BR121系列可調步進衰減器
BR121系列可調步進衰減器
產品介紹
BR121系列是具有121dB大功率衰減范圍，步進為1dB，衰減值可調節的衰減器。BR121系列衰減器具有數字化按鍵設計，其PC端串口控制為測試方法提供簡便性和可選擇性。優異的衰減狀態駐波，在大溫度范圍和全動態范圍內具有良好的衰減精度。在各種精密測試設備、電子分析儀和通信系統中有著廣泛的應用。其中，BR121是款單通道程控衰減器，BR121-C程控衰減器是四通道的，BR121-B程控衰減器是雙通道衰減器，其衰減過程有清零和不清零狀態。
BR121系列衰減器技術指標
型號/料號 | 頻率范圍（GHz） | 插入損耗(dB) | 駐波比（VSWR） | 最大RF輸入功率（W） | 接口類型 | 衰減范圍（dB） | 衰減精度 | 外型尺寸（mm） | 供電（V） | 工作溫度（°C） | 重量 （kg） |
BR121 60.06.041.0033 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 350×250×235 | 110-250V AC | -20～+70 | 3.5±0.15 |
BR121-B 60.06.041.0052 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 445×300×95 | 110-250V AC | -20～+70 | 5.3±0.2 |
BR121-C 60.06.041.0056 | DC-8.5 | ≤1.3 @DC-3GHz; ≤2.0 @3-6GHz; ≤2.5 @6-8.5GHz | ≤1.3 @DC-3GHz; ≤1.4 @3-6GHz; ≤1.5 @6-8.5GHz | 平均值1W 峰值100W | SMA-F | 0-121 | ±0.5 | 445×300×95 | 110-250V AC | -20～+70 | 6.4±0.2 |
產品外觀
BR121

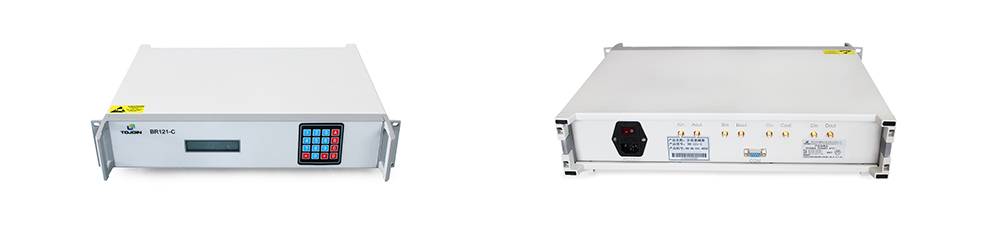

BR121-B/BR121-C
