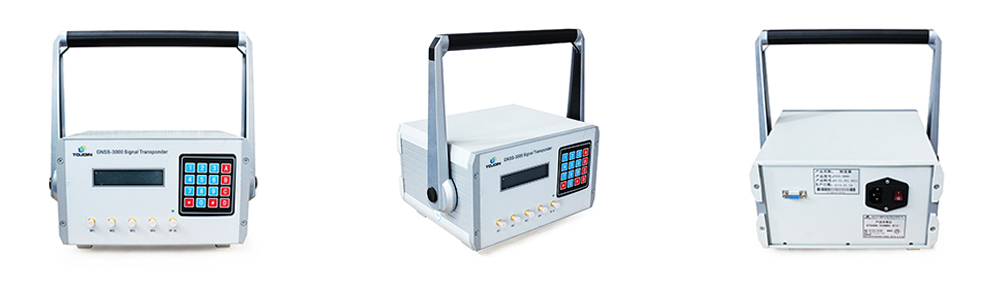

GNSS-3000系列信號轉發器
GNSS-3000系列信號轉發器
產品介紹
GNSS-3000 signal transponder信號轉發器主機通過接收天線，鎖定天空衛星下行信號。將衛星信號從室外引到室內或其他收不到衛星信號的地方 ，并可根據測試環境要求調節信號強度，在室內即可完成應在室外完成的各項工作。
GNSS-3000系列產品技術指標
型號 | GNSS-3000-001 | GNSS-3000-002 | GNSS-3000-003 | GNSS-3000-004 | GNSS-3000-005 | GNSS-3000-007 |
料號 | 60.01.001.0012 | 60.01.001.0005 | 60.01.001.0006 | 60.01.001.0007 | 60.01.001.0004 | 60.01.001.0021 |
頻率范圍 | GPS: L1 | GPS: L1 / BD2:B1 | GPS: L1 / BD2:B1 / GLONASS:L1 | GPS: L1 / GLONASS:L1 | BD2:B1 | GPS: L1 / L2、GLONASS: L1/ L2、BD2: B1 / B2 / B3 |
增益 | 48dB±2dB | 48dB±2dB | 48dB±2dB | 48dB±2dB | 48dB±2dB | 48dB±2dB |
放大器1dB壓縮點（dBm） | -40 | -40 | -40 | -40 | -40 | -40 |
噪聲系數（dB） | ≤2.0(typ.) | ≤2.0(typ.) | ≤2.0(typ.) | ≤2.0(typ.) | ≤2.0(typ.) | ≤2.0(typ.) |
信號輸出 | 4組 | 4組 | 4組 | 4組 | 4組 | 4組 |
阻抗（Ω） | 50 | 50 | 50 | 50 | 50 | 50 |
駐波比 | 2.0：1（MAX） | 2.0：1（MAX） | 2.0：1（MAX） | 2.0：1（MAX） | 2.0：1（MAX） | 2.0：1（MAX） |
接口類型 | SMA | SMA | SMA | SMA | SMA | SMA |
供電（V） | 110-250V AC | 110-250V AC | 110-250V AC | 110-250V AC | 110-250V AC | 110-250V AC |
外型尺寸（mm） | 350×250×235 | 350×250×235 | 350×250×235 | 350×250×235 | 350×250×235 | 350×250×235 |
工作溫度（°C） | -30～+85 | -30～+85 | -30～+85 | -30～+85 | -30～+85 | -30～+85 |
重量（kg） | 3.3±0.3 | 3.3±0.3 | 3.3±0.3 | 3.3±0.3 | 3.3±0.3 | 3.3±0.3 |
主要配件
室外接收天線 | 天線增益38±2dBi |
射頻電纜 | 根據客戶需要定制 |
避雷器，負載，功分器等 | 滿足GNSS工作頻率 |
信號發射天線 | 圓極化貼片天線 |
