氣密儀

產品名稱    多通道氣密測試儀/寬W:500×深D:302×高H:700

產品料號   60.02.002.0070

產品介紹   多通道氣密測試儀由控制電路、氣動回路兩個部分組成。用于RRU等殼體產品的密封性測試。

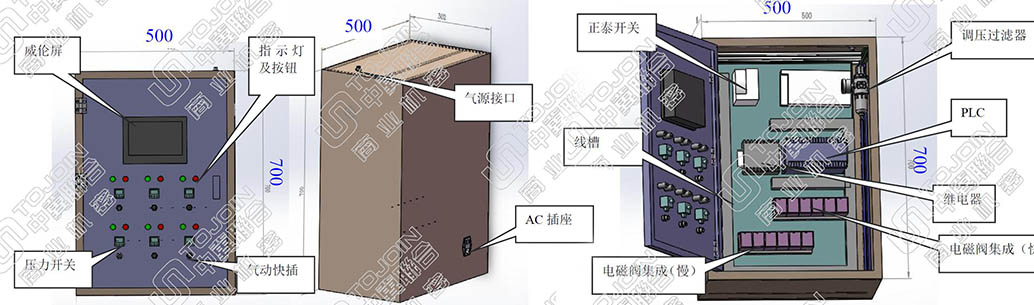

產品外觀

箱體結構

◆ 框架為20*20方通焊接而成，表面做米白色烤漆

◆ 各表面均采用1.5mm鈑金加工，折C型邊，表面做米白色烤漆；除門外的面均要求

◆ 采用螺絲鎖四角的方式，要求能拆卸

◆ 中間部分隔板為電控元件鎖板，加工方式同上

◆ 門上需要開孔，孔位尺寸見圖，附暗鎖

◆ 底部配橡膠腳墊，可自選

◆ 活頁需選用較優質產品，要求美觀，不焊接

◆ 所有螺絲均采用半圓頭內六角螺絲

技術要求

1、充氣

1）采用單路測試和6路同時測試通道，設置快充及慢充兩路充氣。

2）啟動后，快充開始，氣壓達到氣壓表P-2值時停止。

3）快充停止后，延時1-2毫秒（時間可能在觸摸屏上隨意修改），慢充開始，氣壓達到氣壓表P-1值時停止。

2、保壓

1）單個測試通道，氣壓達到氣壓表P-1值后，開始保壓并計時（秒），觸摸屏顯示計時數值

2）計時達到保壓時間，當前氣壓值大于P-2值，測試OK，觸摸    屏閃爍OK指示燈（和箱體前面板的指示綠燈同時閃爍）

3）計時小于等于保壓時間，當前氣壓值小于P-2值，測試NG,觸摸屏閃爍NG指示燈 （和箱體前面板的指示紅燈同時閃爍）

3、功能性

1）用密封性容器測試，必須無明顯壓降，保證設備自身氣路密封性良好

2）狀態顯示，可在觸摸屏/機箱同時顯示每個通道的運行狀態，在觸屏有各路通道良品及NG品的計數，可設置保壓時間

3）運行方式采用6路通道獨立和同時運行2種，單路運行可以在觸屏和機箱面板同時操作，6路同時運行只能在觸屏上操作

4、通訊方式     需配有網絡接口，便于數據上傳

5、數據記錄     有良品及NG品的計數

6、開關機控制      電控箱內有空氣開關，設備背后有船型電源開關

7、環境條件

工作溫度：-5℃~+35℃                                                   貯存溫度：-25℃~+70℃

相對濕度：≤90%RH（溫度40±2℃）                               大氣壓力：86kPa~106 kPa

技術指標

外觀結構圖
