產品名稱 1切6同軸開關系統
產品型號 RFS061A
產品料號 60.01.003.0082
產品介紹
1切6同軸開關系統具有高隔離度、低駐波比、使用壽命長、切換時間短等特點，能夠滿足6個射頻通道隨意切換。PC端串口控制通道通斷緊跟著智能化、自動化的生產測試趨勢，方便客戶高效操作和程序延展。

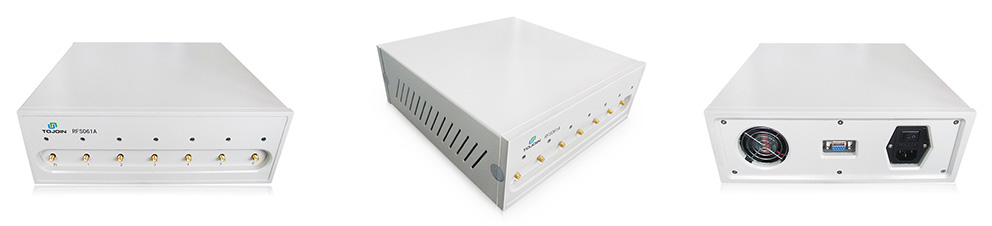

產品外觀
技術指標
頻率范圍 | DC-6GHz |
通道數 | 6 |
隔離度 | ＞80dB |
駐波比 | ≤1.3 |
線損 | 各通道差異＜0.3dB，長時間工作、多次切換線損穩定 |
切換壽命 | 1000萬次 |
切換時間 | ＜1s |
阻抗 | 50Ω |
輸入/輸出 | SMA |
供電（V） | 220V AC |
工作溫度（°C） | -30～+85 |
外型尺寸（mm） | 290mm*290mm*100mm |
電源指示燈 | 有（通電顯示綠色） |
狀態指示燈 | 有（綠色常亮：該路選通） |
串口控制 | 有（根據指定串口命令控制） |
串口控制說明

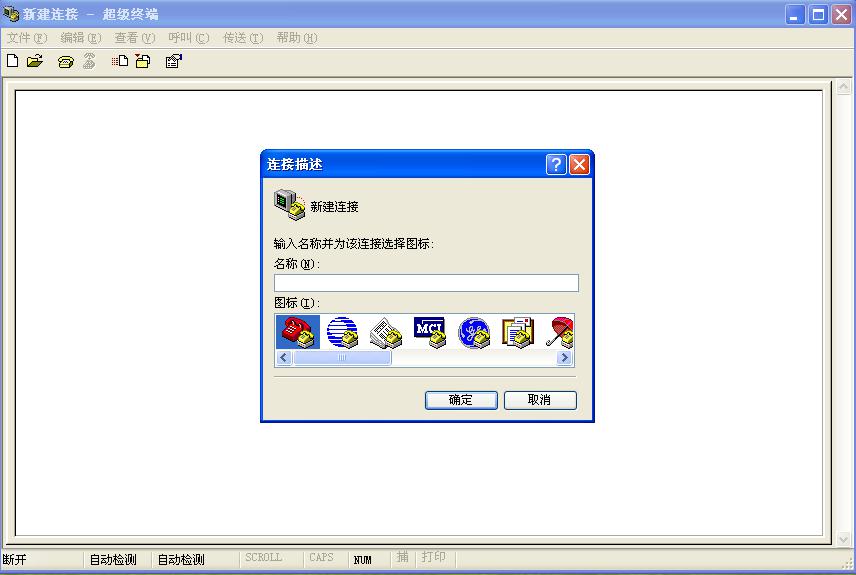

1、打開超級終端，創建新的連接，命名后點擊確定；

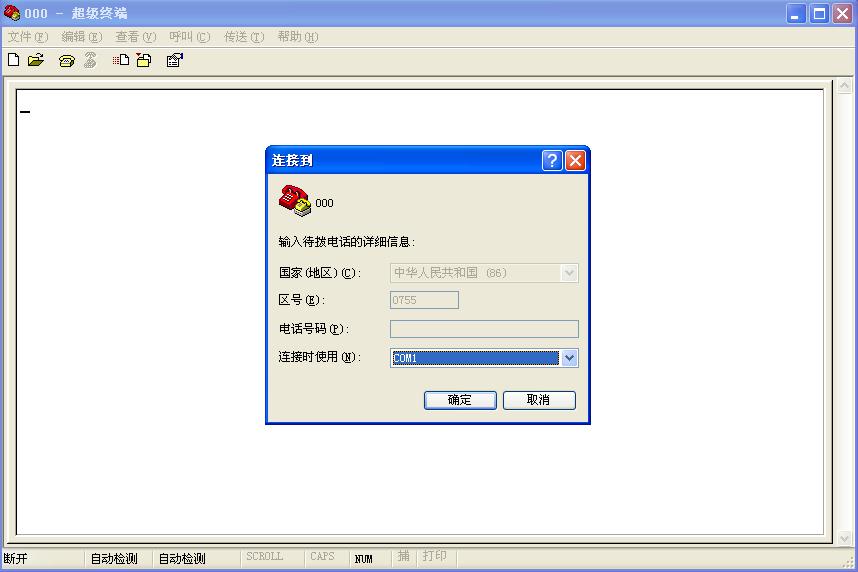

2、選擇RFS061A所連接的串口，點擊確定；

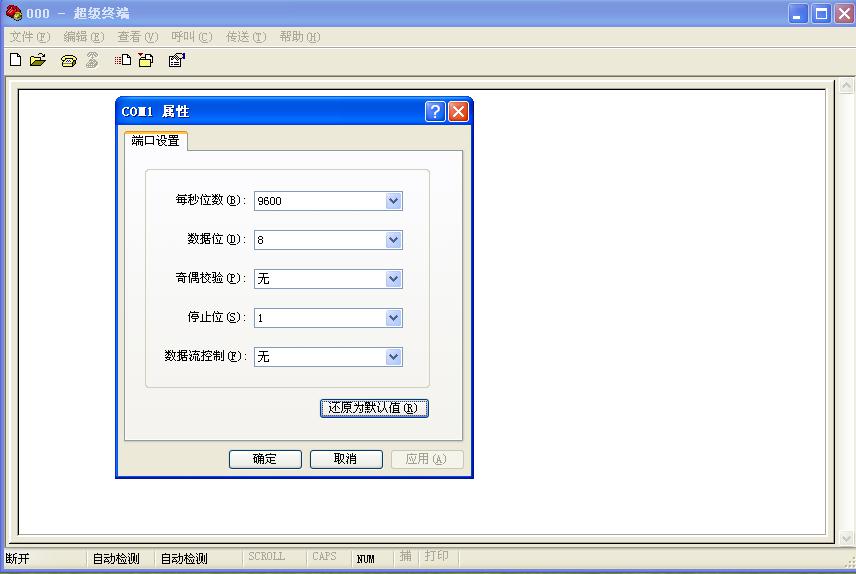

3、進行連接的屬性配置，只需要點擊“還原為默認值”，點擊確定；
4、通過指令可以直接選擇指定的一個輸出端與輸入端連通。
例如：選擇輸出端2與輸入端連通串口輸入指令“test,2”+“回車”鍵即可，指令完成后系統反饋“ok”。測試過程中需要終止測試，輸入“stop”+“回車”鍵。
